Азбергенов Мади, Ведущий инженер группы энергетики проекта «Балхаш»
Разговоров об атомной энергетике в Казахстане становится все больше. Обсуждаются технологии, безопасность будущих атомных станций, подготовка специалистов и то, как устроен сам процесс производства электроэнергии. При этом многие процессы, которые для специалистов являются базовыми, для большинства людей остаются неочевидными.

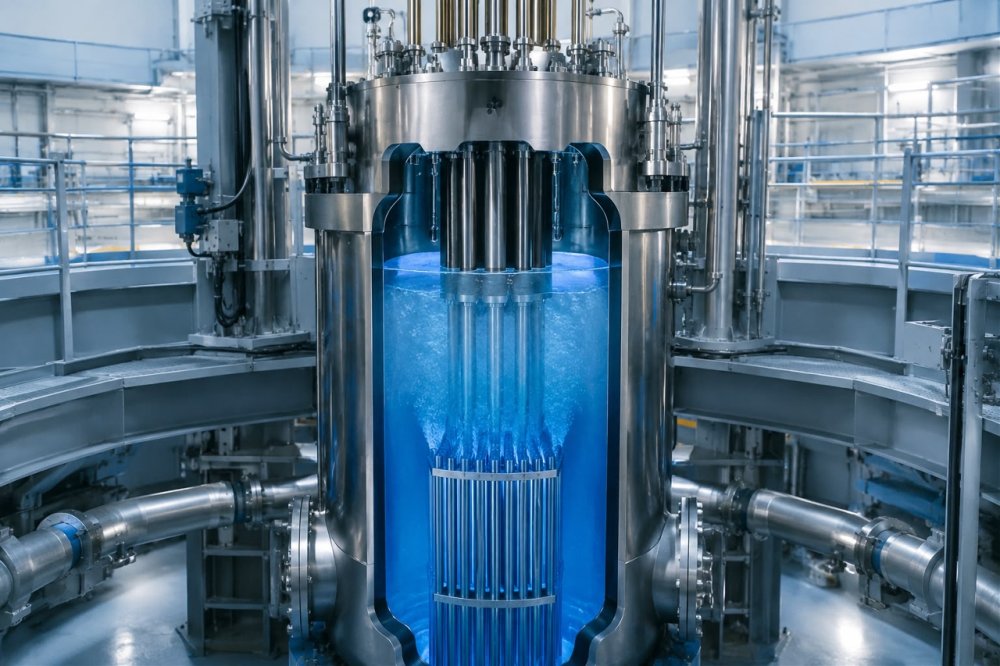

Один из таких вопросов звучит довольно просто: если внутри ядерного реактора вода нагревается почти до 330 градусов, почему она не закипает?
Ответ связан с давлением. Мы привыкли, что вода кипит при температуре 100 градусов Цельсия, но это справедливо для атмосферного давления. При его повышении температура кипения воды также увеличивается. Тот же принцип используется в обычной скороварке: внутри нее давление выше атмосферного, поэтому вода может нагреваться до температуры выше 100 градусов, не переходя полностью в пар.
В реакторах типа ВВЭР этот принцип имеет принципиальное значение. Например, в реакторной установке ВВЭР-1200 давление в первом контуре составляет около 16,2 МПа, а температура теплоносителя может достигать 328,8 градуса Цельсия. При таких параметрах вода остается в жидком состоянии, поскольку ее температура кипения при данном давлении выше рабочей температуры.
Здесь важно разобраться, что происходит с этой водой. Вода в первом контуре выполняет роль теплоносителя: проходя через активную зону реактора, она отводит тепло от ядерного топлива. Нагревшись, вода поступает в парогенератор, а затем после передачи тепла возвращается обратно в реактор. Циркуляция осуществляется по замкнутому контуру с помощью насосов.
Но если вода в реакторе не кипит, откуда тогда берется пар, который вращает турбину и в итоге позволяет вырабатывать электричество?
Пар образуется уже во втором контуре. В парогенераторе горячая вода первого контура проходит внутри специальных трубок и передает тепло через их металлические стенки воде второго контура. Два потока при этом не смешиваются. Во втором контуре давление ниже, поэтому вода закипает при более низкой температуре и превращается в пар. Этот пар направляется на турбину, приводит ее во вращение, а турбина — электрический генератор.
Таким образом, между реактором и электричеством существует целая последовательность преобразований: ядерное топливо выделяет тепло, вода первого контура отводит его от активной зоны, в парогенераторе это тепло передается воде второго контура, образовавшийся пар вращает турбину, а генератор вырабатывает электричество.
Поддерживать высокое давление в первом контуре помогает компенсатор давления. Он регулирует давление при изменении температуры и объема теплоносителя. Для этого используются электрические нагреватели и система впрыска воды.
Получается, что привычное представление о ядерном реакторе как о месте, где вода просто «кипит от атомной энергии», не совсем верно. В реакторе вода первого контура, наоборот, должна оставаться жидкой, чтобы эффективно отводить тепло от ядерного топлива. А превращение воды в пар происходит в другом контуре, уже на этапе передачи тепла к турбине.
Именно такие на первый взгляд простые вопросы помогают понять, как устроена работа атомной станции. За словами «реактор», «теплоноситель», «парогенератор» и «турбина» стоит последовательная система, в которой каждый элемент выполняет свою задачу. А основа процесса - обычные законы физики, работающие при совсем не обычных для повседневной жизни температурах и давлениях.
